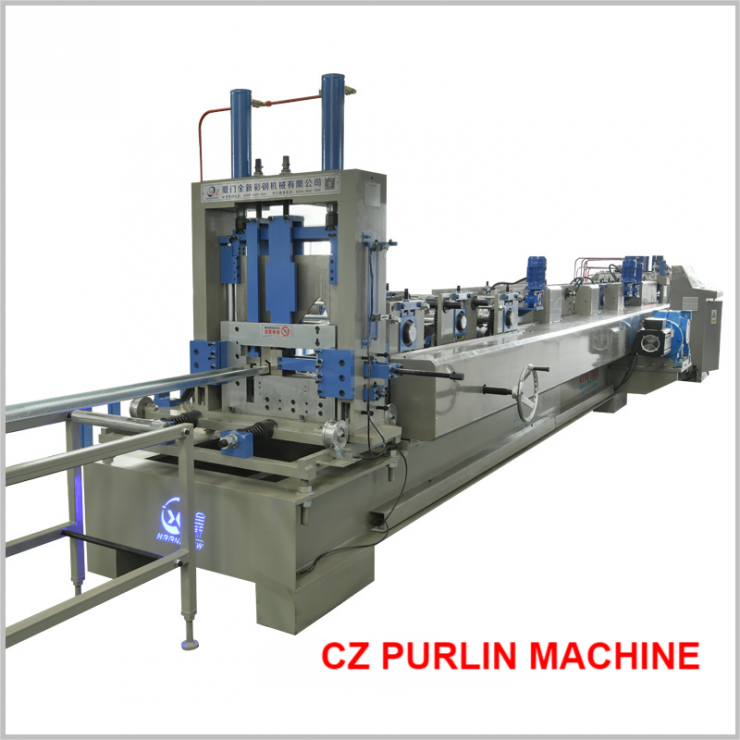

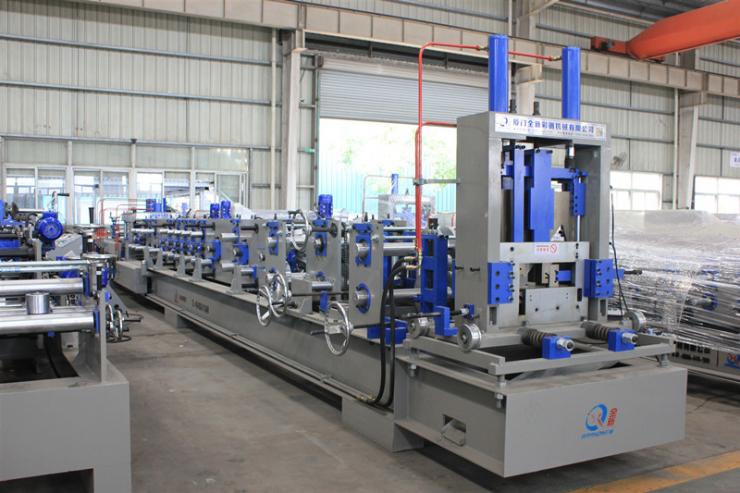

Máquina formadora de correas CZ de cambio rápido

Ventajas del cambio rápido automático Máquina de correas C :

1. Cambie automáticamente diferentes tamaños de correas en un minuto, sin cambiar rodillos ni espaciadores.
2. Produzca correas C y Z. Ahorre espacio y costos.
3. Diseño posterior al corte, no se preocupe por torceduras y destellos causados por el diseño previo al corte.
4. Con sistema controlado por computadora que es fácil de operar y ahorra tiempo y costos.
5.Sistema de post-corte o corte con mosca como opción.

Somos la primera y única fábrica que dispone de una línea completa de acabado de panadería para tratar las piezas de repuesto.

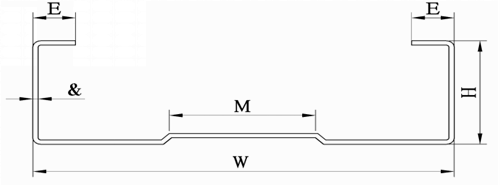

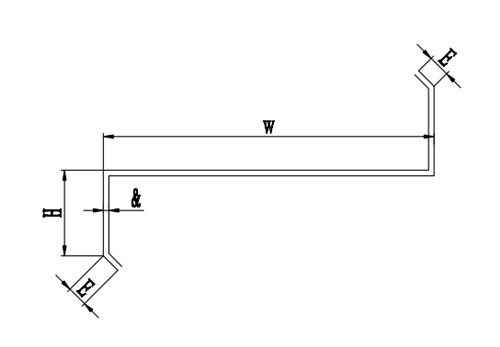

Dibujo de perfil

Especificación del producto

Características principales ：

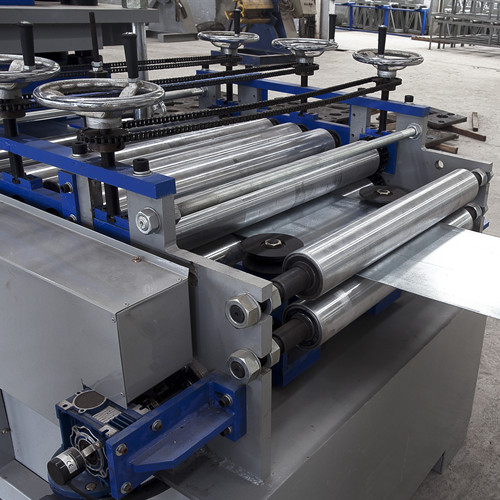

1. Guía de alimentación de material y dispositivo nivelador

Guía de alimentación de material: dos rodillos (uno hacia arriba y otro hacia abajo)

Dispositivo nivelador: 5 rodillos (2 arriba y 3 abajo) para enderezar y nivelar.

Diámetro de ejes y sólidos = φ100 mm y 110 mm

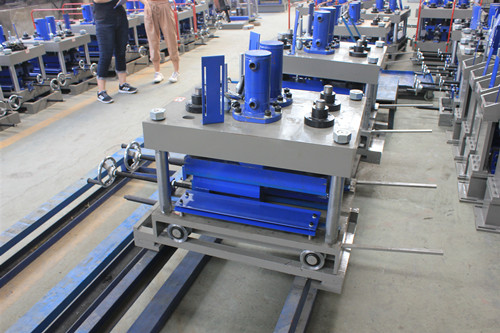

2. Sistema de pre-perforación

Dos juegos de estaciones de perforación con 3 cilindros (uno para un solo orificio y 2 para orificios dobles).

También podemos hacer tres o más juegos de punzonado según sus necesidades.

3. Rodillos y ejes de la máquina de correas C

Rodillos fabricados en acero para cojinetes GCr15, mecanizados con precisión, recubiertos de cromo duro;

Ejes fabricados en acero #45 o Gcr15 para opcional,

Diámetro del eje principal = φ80/65 mm y 90/75 mm, tratado con temple y revenido

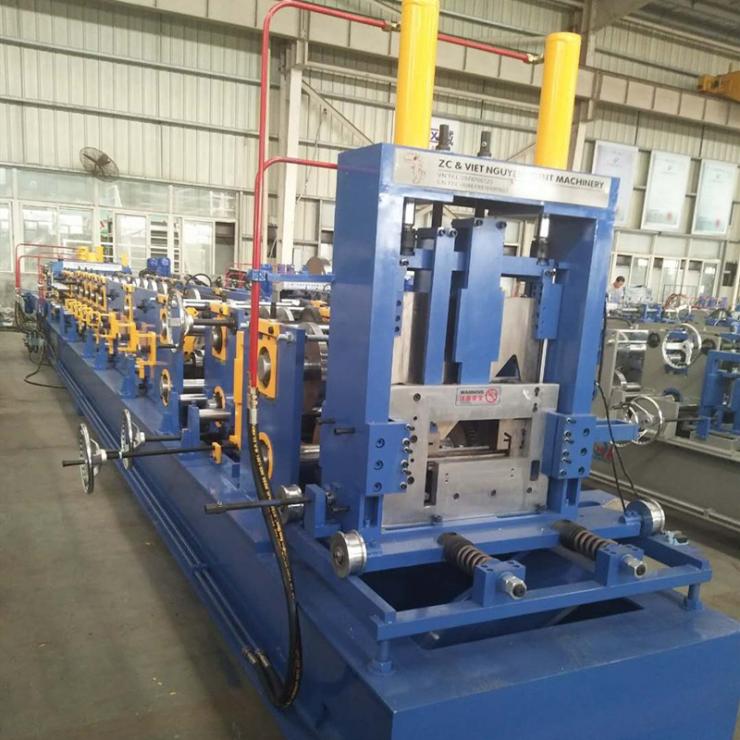

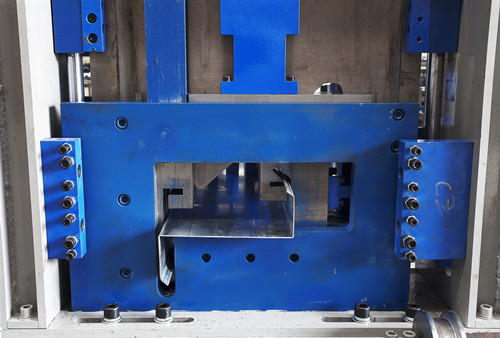

4. Sistema de postcorte de la máquina de correas CZ
Al cambiar el tamaño del material, no es necesario cambiar el cortador, solo girar el tornillo.

Puede cambiar la altura de la correa y el ancho inferior de forma ilimitada.
Hojas de corte fabricadas en acero de molde de alta calidad Cr12 con tratamiento térmico.
Marco de corte fabricado con placa de acero de 30 mm de alta calidad mediante soldadura.

5.Sistema de control

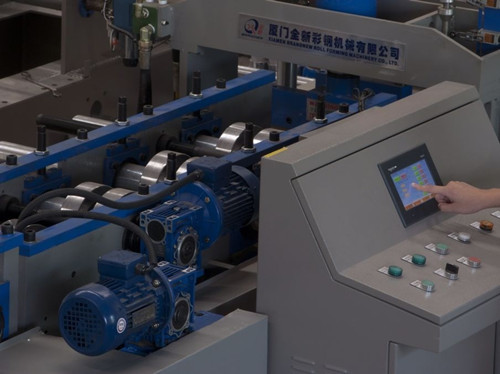

Máquina de correas CZ caja de control
(Marca de la pantalla táctil: WEINVIEW, Marca del inversor: Finlandia VOCAN/Taiwán DELTA/ALPHA, Marca del codificador: Japón Koyo/OMRON)

6.Desenrollador

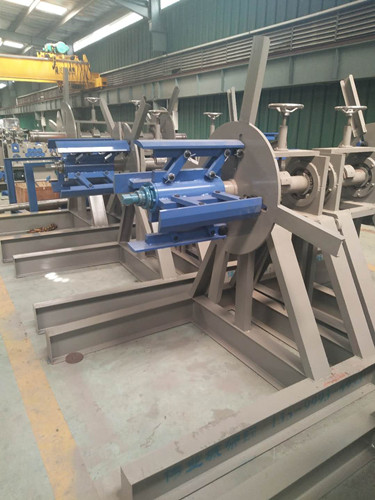

Desenrollador de correas CZ
Un juego de desenrollador manual, sin alimentación, que controla manualmente la contracción y el tope del orificio interior de la bobina de acero.
Ancho máximo de alimentación: 500 mm, rango de diámetro interior de la bobina: 470 mm ± 30 mm
Capacidad: Máx. 3 toneladas

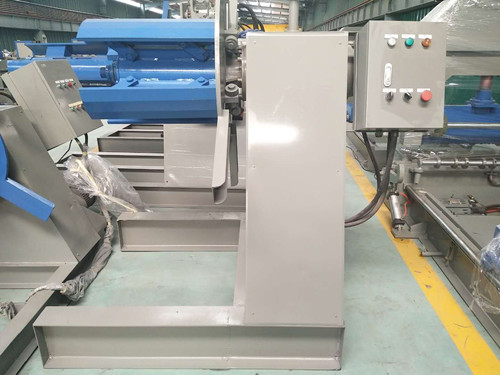

Ofrecemos desenrollador hidráulico para su opción.

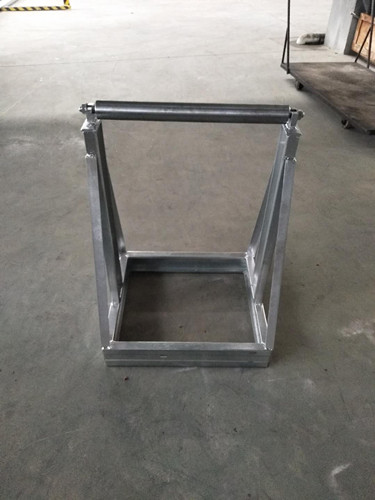

7. Estante de salida de correas C
Sin alimentación, tres unidades
